고속 전기 및 광 신호를 위한 가장 포괄적인 다기능 분석기

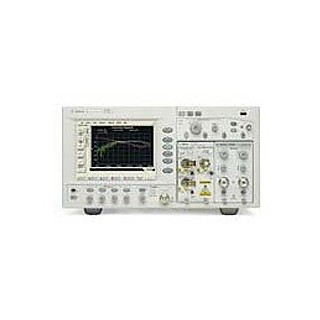

86100C Infiniium DCA-J에는 대단히 우수한 정확성 및 재현성과 함께 50 MHz ~ 80GHz 신호 특성을 매우 간편하게 분석할 수 있는 편리성이 결합되어 있습니다. 디지털 설계자는 메인프레임 및 모듈을 업계 최고의 신호 무결성 성능을 지닌 다음 4가지 주요 계측기와 결합시킬 수 있습니다.

• 80 GHz 이상의 대역폭으로 가장 정확한 파형 측정을 보장하는 완전한 기능의 오실로스코프

• 송신기 적합성 준수 테스트를 위한 자동 아이 다이어그램 분석 기능이 있는 디지털 통신 분석기

• 간편한 원 버튼을 사용하여 서브 컴포넌트 지터 소스를 측정하는 업계 최고 정밀도의 지터 및 간섭 분석기

• 고정밀 임피던스 및 S-파라미터 분석을 위한 TDR/TDT (Time domain reflectometry/transmission)

고급 분석 기능:

고급 지터 분석

• 총 지터(TJ), 임의 지터(RJ), 결정성 지터(DJ), 주기적 지터(PJ), 데이터 의존적 지터(DDJ), 듀티 사이클 왜곡(DCD) 및 기호 간 간섭(ISI)에 의해 유도된 지터 등으로 지터 분해
• 지터 주파수 스펙트럼
• 비트레이트의 정수 서브 레이트에 위치한 주기적 지터인 서브 레이트 지터의 분리 및 분석
• 클럭 또는 데이터 신호에 대한 지터 스펙트럼/위상 노이즈(83496B 클럭 복구 필요)
• 총 간섭(TI), 임의 노이즈(RN), 결정성 간섭, 주기적 간섭(PI) 및 기호 간 간섭(ISI) 등으로 간섭 분해

고급 진폭 분석

• 1레벨 및 0레벨 모두에 대한 표 형식 및 그래픽 결과
• 간섭 주파수 스펙트럼
• Q-인자(결정적 간섭에서 분리됨)
• 상대 세기 노이즈(RIN 1 레벨, RIN OMA)

고급 파형 분석

• 평균화를 적용하거나 적용하지 않은 긴 파형을 정확하게 포착(최대 2²³ 비트)
•
  샘플/파형이 하드 디스크 또는 메모리 스틱의 용량으로만 제한
• 내장된 LFE(Linear Feedforward Equalization) 도구를 이용하여 등화된 파형에서 오실로스코프 측정
• MATLAB^® 인터페이스에서 오실로스코프 데이터를 즉각적으로 처리
  ° LFE, DFE (Decision Feedback Equalizer) 또는 기타 알고리즘의 출력 파형을 관찰하고 특성 분석
  ° TWDP (Transmitter Waveform Dispersion Penalty)와 같은 고유 또는 게시된 스크립트를 사용하여 성능 계수나 페널티를 계산하고 표시

^{MATLAB는 The MathWorks, Inc.의 등록 상표입니다.}

고급 TDR 분석 (주파수 도메인 S-파라미터)

• 차동 또는 싱글 엔드 특성 분석을 위한 온보드 S-파라미터
• 1포트 또는 2포트 장치(싱글 엔드 또는 차동)
