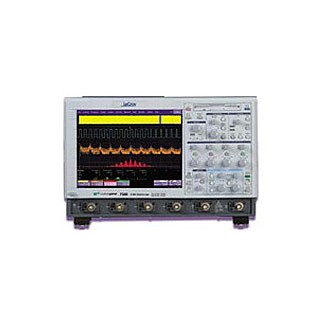

Digital Oscilloscope / WaveRunner 104Xi 요약정보 및 구매

제조사	Lecroy
브랜드	Lecroy
판매가격	전화문의
배송비결제	주문시 결제

상품 정보

상품정보
상품문의 0
배송 및 반품정보
관련상품 0

상품 상세설명

Quick Specs

- 400 MHz to 2 GHz Bandwidth
- up to 10 GS/s
- 12.5 Mpts/Ch standard memory
- Big 10.4" LCD Display
- Small 6" footprint

뛰어난 성능

르크로이의 WaveRunner Xi 는 동급의 시스템에서 가장 강력하고 뛰어난 성능을 가진 오실로스코프입니다. 고급 트리거기능, 빠른 신호 관측 모드, 측정 파라메터 또는 시리얼 디코드 등을 이용하는 기본 시스템 검증툴들의 사용이 매우 쉽고 간단합니다. 고급 디버그 기능, 다양한 도메인에서의 분석 그리고 WaveShape 분석 등의 툴을 WaveRunner Xi에 사용할 수 있습니다. 옵션으로 제공되는 애플리케이션 패키지를 이용하여 문제점을 매우 명확하게 이해할 수 있을 것입니다.

모든 채널에서 5 GS/s와 10 Mpts의 메모리를 제공하므로(WaveRunner 64Xi, 104Xi, 204Xi는 최대 10GS/s 제공), 빠른 신호에서 정밀한 측정을 수행하며, 느린 속도의 이벤트의 경우 매우 긴 시간의 이벤트를 정밀하게 포착할 수 있습니다.

큰 화면 / 작은 크기

큰 화면은 회로의 동작을 이해하는 데 필수 적인 요소입니다. 특히, 아나로그 신호와 디지털 신호를 동시에 관측해야 하는 경우와 시리얼 데이터 신호를 분석하는 분야에서는 필수적인 요소입니다. 따라서, 르크로이는 10.4 인치의 대형 화면을 이용하여 혼합신호 관측(아나로그 + 디지털)과 타임 도메인 관측이 아닌 기타 도메인에서 파형을 여유 있게 관측할 수 있습니다. 사용자들은 화면의 넓은 시야각에 놀라게 될 것이며, 어느 장소에서나 사용할 수 있는 장비의 크기 또한 매력적입니다.

강력한 WaveShape 분석 능력

WaveRunner Xi 는 문제를 해결할 수 있는 최적의 기능을 보유하고 있습니다. 사용자가 수천, 수 백만개의 이벤트를 수집하더라도, 통계 도메인(히스토그램), 주파수 도메인(긴 데이터의 FFT), 또는 지터, 모듈레이션 또는 다른 측정 파라메터 도메인(측정 파라메터 트랙)으로 신호의 정보를 변경하여 관측할 수 있으므로, 신호를 잘 이해할 수 있으며 또는 WaveScan 을 이용하여 비정상적인 이벤트를 쉽게 찾아낼 수 있습니다. 게다가, WaveRunner Xi는 다양한 애플리케이션 패키지를 사용이 가능하여, 특정 테스트에서 문제점을 찾거나 측정에서 겪을 수 있는 난제를 해결할 수 있습니다.

임베디드 컨트롤러 검증과 디버깅

르크로이의 뛰어난 WaveRunner Xi 오실로스코프는 MS-500과 MS-250 옵션을 추가하여 혼합 신호를 관측할 수 있는 측정기로 사용할 수 있습니다. 추가로 I2C, SPI, UART, RS232와 CAN, LIN 트리거 및 디코드 옵션을 제공하여 아나로그, 디지털 및 시리얼 데이터 트리거 디코딩을 수행하는 분석 장비로 사용할 수 있습니다.

빠른 포착

르크로이의 독자기술인 WaveRunner Xi의 데이터 전송 방법과 프로세싱 방법을 이용한 WaveShape 분석법은 동급의 다른 오실로스코프에 비하여 계산을 수행하는 속도가 10~100배 이상 빠릅니다. 따라서, 결과를 빠르게 산출할 수 있으며, 빠른 디버깅을 수행할 수 있습니다.

르크로이 WaveStream™ 빠른 보기 모드

WaveStream 기능은 선명하고, 256 레벨의 휘도로 화면을 표시하며, 아나로그 오실로스코프에서 신호를 관측하는 것처럼 매우 빠르게 신호를 업데이트 합니다. WaveStream는 신호의 지터 관측 또는 불규칙한 신호를 관측하거나 고급 트리거를 사용하기 전 신호를 관측할 때 또는 비정상 파형의 위치를 찾는 WaveScan 기능을 사용하기 전 신호를 관측하기 전에 이상 신호를 보여 줄 수 있습니다. WaveStream모드에서의 샘플링 속도가 10GS/s(다른 오실로스코프의 약 5배)이므로, 런트 또는 글리치를 찾아내는 데 매우 뛰어난 성능을 발휘합니다. 타이밍 지터는 종종 회로의 동작을 판가름 하는 기준입니다. WaveStream을 이용하여 에지의 지터 또는 아이 다이어그램을 통하여 지터의 특성을 쉽게 이해할 수 있습니다. WaveStream 모드에서 신호를 포착하여, 관측 모드를 변경하거나, 싱글트레이스(리얼타임모드)를 확대하고, 또는 다시 관측모드를 변경하여 WaveStream 모드로 되돌아 올 수 있습니다.

WaveScan™ 고급 검색 및 분석

트리거 기능으로 모든 비정상적인 파형을 모두 포착할 수는 없습니다. 따라서, 보다 강력한 기능이 종종 필요합니다. WaveScan은 오랜 시간동안 수집된 비정상 이벤트들을 단일 포착 또는 여러 이벤트들을 포착하여 비정상 파형을 탐색(검색)할 수 있는 기능을 제공합니다. 20여 개 이상의 검색(탐색) 모드(펄스 폭, 런트, 듀티 등)를 적용하여 조건에 따라 탐색(검색)을 수행합니다. ScanHisto 또는 ScanOverlay를 이용하여 탐색된 결과를 쉽게 확인할 수 있습니다.

WaveScan 자세히 보기 >

최상의 측정과 검증 능력

WaveRunner Xi는 항상 측정하는 파라메터, 검증 및 디버그에 매우 값진 정보를 제공하며, 해결하기 힘든 난제들을 빠르게 디버깅할 수 있는 최상의 기능을 보유하고 있습니다. 저속,고속 신호가 섞여 있는 회로의 디버깅, 고속 클럭과 데이터 신호의 신호 품질 테스트 또는 복잡한 문제를 안고있는 회로의 고급 디버깅에 이르기 까지 WaveRunner Xi는 그러한 문제를 쉽게 찾아낼 수 있는 최적의 툴셋입니다.

고급 연산 특징

멀티도메인 WaveShape 분석

가장 어려운 전자 회로의 문제가 타임 도메인에서 바로 찾아지는 경우는 매우 희박합니다. 긴 메모리를 이용한 확대, 탐색 및 스캔은 문제를 해결하는 중요한 요소입니다. 하지만, 그보다 더 신호를 전문적을 이해하려면, 신호를 통계 도메인 (히스토그램), 주파수 도메인(긴 데이터의 FFT), 또는 다른 측정 파라메터 도메인(측정 파라메터 트랙)으로 신호의 정보를 변경하여 관측하면 문제를 발생시키고 있는 원인을 쉽게 찾아낼 수 있습니다. WaveRunner Xi는 복잡한 회로의 문제와 그 문제를 빠르게 해결하는 데 필수적인 툴을 제공합니다.

다양한 전용 어플리케이션 패키지

르크로이는 WaveRunner Xi 시리즈에서 수행하는 일반적인 용도의 파형 분석 기능은 물론 자동차 ,임베디드 디자인, 스위칭 파워 서플라이 디자인 등의 애플리케이션에 사용할 수 있는 전용 패키지를 제공하고 있습니다. 이 패키지들은 오실로스코프를 각 애플리케이션 전용 분석기로 사용할 수 있는 강력한 기능을 탑재하고 있습니다.
