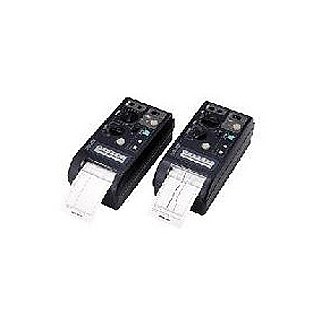

· 간단한 조작으로 전압.전류 변동 기록 가능한 기록계

· 8205-10 : 교류, 직류전압.교류전류 중 1ch 기록용

· 8206-10 : 전원 Line 전용 전압.전류 2ch 상호기록

· Analog Tester감각으로 간단하게 기록 가능한 감열식 기록계

· 전류 기록은 9650/9651에 이어 새롭게 9668 Clamp(1000A 대응) 사용 가능

· DC 구동이 가능하여 Field에서도 사용 가능

[8205-10]

(정확도 보증기간 1년)

- 입력ch수 : AC/DC 전압 1ch 또는 AC 전류1ch (동시기록은 불가, 어느 1ch만, 전압은 절연 입력)

- 측정RANGE(1-2-5 계열) :

- AC/DCV : 0.1~500V f.s

- 표시범위:Range의 0~+110% (AC)

- Range의 -10~+110% 부터

- -90~+30%까지 5단계 설정 (DC)

- ACA : 10~100A (9650 사용시)

- ACA : 10~500A (9651 사용시)

- ACA : 10~1000A (9668 사용시)

- SAMPLING속도 : 100S/s (Sampling 주기 10ms 일정)

- 주파수특성 : V : 20~30kHz, A : 20~20kHz (사용하는 Clamp Sensor에 따름)

- 정 확 도 : V : ±2% f.s. A : ±3.53% f.s. (전류는 9651 사용/AC500A Range에서)

- 기록분해능 : 400점/Range

- 급지속도 : 20, 6cm/분, 60, 10, 2cm/시간

[8206-10]

(정확도 보증기간 1년)

- 입력ch수 : AC 전압 1ch, AC 전류 1ch (2ch 교대 Sampling에 의한 동시기록 가능, 상용 전원 Line 전용, 전압은

절연 입력)

- 측정RANGE(1-2-5 계열) :ACV : 100/200/500V f.s., Range의 +25%~-35%를 확대표시, ACA : 10~100A

(9650 사용시), ACA : 10~500A (9651 사용시), ACA : 10~1000A (9668 사용시)

- SAMPLING속도 : 100S/s (Sampling주기 10ms 일정)

- 주파수특성 : V : 30~30kHz, A : 20~20kHz (사용하는 Clamp Sensor
