250~5KV 5TΩ

· 광범위의 전압 발생
· 광범위의 절연 저항 측정
· 각종 절연 진단에 대응
· 데이타메모리 기능
· USB 인터페이스

[ 제품개요 ]

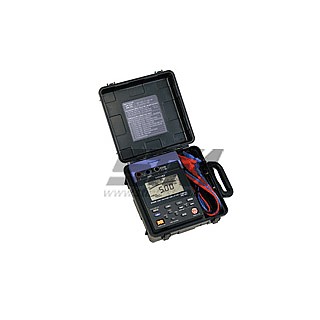

3455는 5kV 까지의 시험 전압을 발생할 수 있는 절연 저항계입니다.
종래의 당사제품 발생 전압은 JIS 규격으로 요구되는 1kV 까지였지만,
고전압 설비(트랜스, 케이블, 모터등)의 절연 저항 측정용에 2.5 kV나 5kV 의 절연 저항계가 필요와 해외시장의 요망에 응할 수 있도록 3455를 개발했습니다. 3455는 뛰어난 기능으로 고압 설비로부터 저압 설비까지 폭넓게 위력을 발휘하는 절연 저항계입니다.


- 절연 저항계는
절연 저항계는 전기 설비나 전기제품의 절연 저항을 측정하기 위한 계측기입니다.측정시에 인가하는 전압에 의해서 같은 절연물에서도 측정치가 변화하기 위해(때문에), 용도에 의해서 정격 측정 전압이 정해져 있습니다.JIS C1302 에 의해서 절연 저항계의 정격 측정 전압은, 플랜트 등 안전 전압으로의 측정이 필요한 경우에 사용되는 25V 정격의 것으로부터, 전화 회선 기기용 50V.상용 전원 기기용 125V.250V.400 V급 이하의 회로, 기기용 500V.고전압 설비용 1000V 로 정해져 있습니다.또 저항 측정치도 최고 2000MΩ가 되고 있습니다.
HIOKI 의 종래 제품은 JIS 규격 인정품이 되고 있습니다.

- 어디서 사용 하는지...
3455 의 측정 전압은 250V/500V/1kV/2.5 kV/5 kV를 발생, 최대 5 T(테라)Ω까지 측정(5kV 발생시)하는 것이 가능합니다.한층 더 안전성은 유럽의 안전 규격 EN61010, 측정 카테고리 IV 600 V, 변전설비의 2 차측 600 V측정시로의 안전을 만족합니다.(종래 제품은 측정 카테고리 III 600 V, 건물의 수전반보다 옥내측의 600 V).
3455는 변전설비의 2 차 측에 있는 고전압 설비, 트랜스, 케이블, 모터등의 절연 저항 측정이 가능합니다.

- 사용자 대상은...
3455 의 측정 대상이 되는 고압 설비는, 일본내에서는 시험 방법이 정해지지 않고, 검사 단체가 독자적으로 방법을 정하고 시험을 하고 있습니다.3455 는 같은 측정기와 비교해 약반액이라고 하는 가격을 실현, 한층 더 풍부한 부가 기능에 의해서 유저 가치를 높였습니다.
또, 3455 의 측정 대상이 되는 설비를 뒤따라 측정 방법을 정하고 있는 중국이나 미국에서의 요구를 만족하고 있어 해외시장으로의 수요도 기대됩니다.


[ 편 리 한 점 ]

- 광범위의 전압 발생
　 시험 전압은 250V/500V/1kV/2.5kV/5kV 를 발생, 발생 전압을 세세하게 설정하는 것도 가능합니다.(1kV 이하--25 V스텝, 1kV 이상 --100V 스텝).발생중의 전압을 모니터 할 수도 있습니다.
- 광범위의 절연 저항 측정
　 최대 5 T(테라)Ω까지 측정(5kV 발생시).표시등 다해를 억제해 안정된 측정(이동평균 처리)이 가능합니다.
- 각종 절연 진단에 대응
　 PI(성극지수),DAR(유전흡수비)의 자동 계산/ 표시/스텝 전압 테스트/새는 전류 표시/온도 측정& 온도 보정.
- 데이타메모리 기능
　 메뉴얼 기록 100 데이터, 로깅 기록 10 데이터(360 회)의 보존.측정한 일자나 시각도 데이터와 함께 기록.
455 (으)로의 재표시와 PC 에의 전송이 가능합니다.
- USB 인터페이스
　 USB 에 의해 3455 에 보존한 데이터를 PC 에 전송 가능.PC 아프리케션소후트의 리포트 작성 기능에 의해 보고서 작성이 용이합니다.
- 안전을 고려
　 자동 방전 기능부.CATIV600V, CATIII1000V 에 대응.측정 단자와 그 외의 단자를 동시에 사용할 수 없는 듯한 셔터 구조의 채용.고전압 발생 경고 표시, 활선경고 표시(교류/ 직류 전압 측정).
- 컴팩트한 하드 케이스
　 현장에의 운반에 적절한 컴팩트한 하드 케이스를 채용.테스트 리드 수납도 가능.
- 대형으로 보기 쉬운 표시
　 아날로그 감각의 대수 바 그래프 표시, 백 라이트 첨부.
- 충전식 전지도 사용 가능
　 단 3 전지와 충전식 전지(옵션)를 양쪽 모두 장착해 두는 것이 가능.
(한편의 전지가 끝나도, 스윗치를 바꾸어 이제(벌써) 한편을 사용 가능.산간지 등 전지를 간단하게 입수할 수 없는
환경, 또는, 충전할 시간이 없는 상황으로의 작업을 고려했습니다.)


[ 주 사 용 처 ]

- 고전압 설비(트랜스, 케이블, 모터등 )의 절연 저항 측정

Other options (include supplied accessories)
TEMPERATURE SENSOR 9631-01	TEMPERATURE SENSOR 9631-05	배터리 팩 9459	아답터 9753	TEST LEAD 9750
ALLIGATOR CLIP 9751
