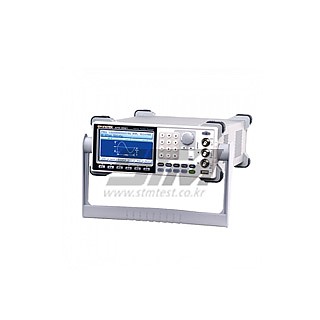

AFG-2225 요약정보 및 구매

제조사 GW INSTEK
브랜드 GW INSTEK
모델 AFG-2225
판매가격 전화문의
배송비결제 주문시 결제
  • 카탈로그
  • 메뉴얼
  • 프로그램
  • 드라이버
  • 데이터시트

상품 정보

상품 상세설명

모델명 : AFG-2225

품명(사양)임의파형 발생기 ( 가격문의 )
주요사양 및 장점• 모델명 : AFG-2225
• 주파수 범위 : 25MHz (분해능 : 1μHz)
• 채널수 : 2채널
• 샘플링 : 120MSa/s
• 메모리 : 4k 포인트
• 수직 분해능 : 10비트




주요 특징

 주파수 범위 : 25MHz
 채널수 : 2
 샘플링 레이트 : 120MSa/s
 메모리 길이 : 4k
 주파수 분해능 : 1μHz
주파수 안정도 : ± 20ppm
수직 분해능 : 10비트

 3.5" 컬러 TFT- LCD
 정현파, 구형파, 삼각파, 램프, 펄스, 임의파형
AM/FM/FSK/PM/SUM 변조 지원
TTL 출력, DC 오프셋
 주파수 스윕, 버스트, 주파수 카운터
 임의파형 편집 PC 소프트웨어 제공
USB(호스트/디바이스) 인터페이스













GW Instek is launching AFG-2225, its first basic level dual-channel arbitrary function generator, which provides superior features in its class. Both channels are equipped with same characteristics to fit dual-signal applications such as differential or IQ signaling. The outstanding cost-performance value makes the AFG-2225 a practical instrument to accelerate the development process.

The major features for both channels include 10Vpp output amplitude; 25MHz frequency bandwidth with 1uHz resolution; built-in waveforms of Sine, Square, Ramp (Triangle) and Noise. As to the 1%~99% adjustable duty cycle of Square waveform can be used as pulse signal sources. For the arbitrary waveform, user can edit the 66 built-in waveforms or create a whole new one. Moreover, AFG-2225 carries features of AM/FM/PM/FSK/SUM Modulation, Sweep, Burst and Frequency Counter, which can be applied to various communication fields.

In addition to the intuitive and friendly user interface, the 3.5-inch color LCD displays the comprehensive operation information including the true waveform presented at the output. USB Host and Device interfaces are equipped to link the AFG-2225 with other devices, which provide the flexibility of waveform generation for more practical usages. With link to GW Instek GDS-series Digital Storage Oscilloscopes (DSOs), the waveforms of interest can be captured and reconstructed. User can also use the arbitrary waveform PC software to edit the waveform and then send to AFG-2225 directly, or save the waveform into flash drive and then transfer to AFG-2225.



사양

(Specification)

AFG-2225채널1채널2
기본파형
Sine, Square, Ramp, Pulse, Noise, ARB
임의파형
샘플링 레이트120 MSa/s
반복율60 MHz
파형 길이4k points
진폭 분해능10 bits
비휘발성 메모리4k points
주파수 특성
범위Sine, Square1uHz~25MHz
Ramp1MHz
분해능1uHz
정확도안정도±20 ppm
에이징±1 ppm, per 1 year
허용오차≤1 mHz
출력 특성
진폭범위

1mVpp to 10 Vpp (into 50Ω)
2mVpp to 20 Vpp (open-circuit)
1mVpp to 5 Vpp (into 50Ω) for 20MHz-25MHz
2mVpp to 10 Vpp (open-circuit) for 20MHz-25MHz

정확도±2% of setting ±1 mVpp (at 1 kHz)
분해능1mV or 3 digits
평탄도

±1% (0.1dB) ≤100kHz
±3% (0.3 dB) ≤5MHz
±5% (0.4 dB) ≤12MHz
±10%(0.9dB) ≤25MHz
(sine wave relative to 1kHz)

단위Vpp, Vrms, dBm
오프셋범위

±5 Vpk ac +dc (into 50Ω)
±10Vpk ac +dc (Open circuit)
±2.5 Vpk ac +dc (into 50Ω) for 20MHz-25MHz
±5Vpk ac +dc (Open circuit) for 20MHz-25MHz

정확도2% of setting + 10mV+ 0.5% of amplitude
파형 출력임피던스

50Ω typical (fixed)
> 10MΩ (output disabled)

보호기능

Short-circuit protected
Overload relay automatically disables main output

정현파(사인파) 특성
하모닉(고조파) 왜곡

≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp
≤-50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp
≤-35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp
≤-30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp

구형파(사각파) 특성
Rise/Fall 시간≤25ns at maximum output. (into 50 Ω load)
오버슈트5%
비대칭도1% of period +5 ns
가변 듀티 사이클

1.0% to 99.0% ≤100kHz
10% to 90% ≤ 1MHz
50% ≤ 25MHz

램프 특성
선형도< 0.1% of peak output
가변 대칭0% to 100% (0.1% 분해능)
펄스 특성
주기40ns~2000s
펄스폭20ns~1999.9s
오버슈트<5%
지터20ppm +10ns
AM 변조
반송 파형Sine, Square, Ramp, Pulse,ArbSine, Square, Ramp, Pulse,Arb
변조 파형

Sine, Square, Triangle, Upramp, Dnramp

Sine, Square, Triangle, Upramp, Dnramp

변조 주파수

2mHz to 20kHz (Int)
DC to 20kHz (Ext)

2mHz to 20kHz (Int)
DC to 20kHz (Ext)

변조 깊이0% to 120.0%0% to 120.0%
신호원Internal / ExternalInternal / External
FM 변조
반송 파형Sine, Square, Ramp,Sine, Square, Ramp,
변조 파형

Sine, Square, Triangle, Upramp, Dnramp

Sine, Square, Triangle, Upramp, Dnramp

변조 주파수

2mHz to 20kHz (Int)
DC to 20kHz (Ext)

2mHz to 20kHz (Int)
DC to 20kHz (Ext)

피크 편차DC to Max FrequencyDC to Max Frequency
신호원Internal / ExternalInternal / External
주파수 스윕
파형Sine, Square, Ramp,Sine, Square, Ramp,
유형Linear or LogarithmicLinear or Logarithmic
Start/Stop 주파수1uHz to Max Frequency1uHz to Max Frequency
스윕 시간1ms to 500s1ms to 500s
신호원Internal / External/ManualInternal / External/Manual
FSK
반송 파형Sine, Square, Ramp, PulseSine, Square, Ramp, Pulse
변조 파형50% duty cycle square50% duty cycle square
변조율

2mHz to 100 kHz (INT)
DC to 100 kHz(EXT)

2mHz to 100 kHz (INT)
DC to 100 kHz(EXT)

주파수 범위1uHz to Max Frequency1uHz to Max Frequency
신호원Internal / ExternalInternal / External
PM
반송 파형Sine, Square, RampSine, Square, Ramp
변조 파형

Sine, Square, Triangle, Upramp, Dnramp

Sine, Square, Triangle, Upramp, Dnramp

변조 주파수

2mHz to 20kHz (Int)
DC to 20kHz (Ext)

2mHz to 20kHz (Int)
DC to 20kHz (Ext)

위상 편차0˚ to 360˚0˚ to 360˚
신호원Internal / ExternalInternal / External
SUM
반송 파형Sine, Square, Ramp, Pulse, NoiseSine, Square, Ramp, Pulse, Noise
변조 파형

Sine, Square, Triangle, Upramp,Dnramp

Sine, Square, Triangle, Upramp,Dnramp

변조 주파수2mHz to 20kHz (Int)2mHz to 20kHz (Int)
DC to 20kHz (Ext)DC to 20kHz (Ext)
SUM 깊이0% to 100.0%0% to 100.0%
신호원Internal / ExternalInternal / External
외부 트리거 입력
유형For FSK, Burst, Sweep
입력 레벨TTL Compatibility
슬로프Rising or Falling(Selectable)
펄스폭>100ns
입력 임피던스10kΩ，DC coupled
외부 변조 입력
유형For AM, FM, PM, SUM
전압 범위±5V full scale
입력 임피던스10kΩ
주파수DC to 20kHz
트리거 출력
유형For Burst, Sweep, Arb
레벨TTL Compatible into 50Ω
펄스폭>450ns
최대 주파수1MHz
팬-아웃≥4 TTL Load
임피던스50Ω Typical
듀얼 채널 기능
위상

-180˚ ~180˚ Synchronize phase

-180˚ ~ 180˚ Synchronize phase

트랙킹CH2=CH1CH1=CH2
커플링

Frequency(Ratio or Difference)
Amplitude & DC Offset

Frequency(Ratio or Difference)
Amplitude & DC Offset

DSO 링크√√
버스트 기능
파형Sine, Square, RampSine, Square, Ramp
주파수1uHz~25MHz1uHz~25MHz
버스트 카운트1 to 65535 cycles or Infinite1 to 65535 cycles or Infinite
Start/Stop 위상-360 to +360-360 to +360
내부 주기1ms to 500s1ms to 500s
게이트 신호원External TriggerExternal Trigger
트리거 신호원Single, External or Internal RateSingle, External or Internal Rate
트리거 딜레이N-Cycle, Infinite0s to 655350ns0s to 655350ns
주파수 카운터
범위5Hz to 150MHz
정확도Time Base accuracy±1count
타임 베이스±20ppm (23˚C ±5˚C) after 30 minutes warm up
분해능

The maximum resolution is : 100nHz for 1Hz, 0.1Hz for 100MHz.

입력 임피던스1kΩ/1pf
감도35mVrms ~ 30Vms (5Hz to 150MHz)
Save/Recall
10 Groups of Setting Memories
인터페이스
USB (Host & Device)
디스플레이
3.5”TFT LCD
일반 사양
입력 전원AC100~240V, 50~60Hz
전력 소모25 W (Max)
작동 환경

Temperature to satisfy the specification : 18 ~ 28˚C
Operating temperature : 0 ~ 40˚C
Relative Humidity : ＜ 80%, 0 ~ 40˚C
Installation category： CAT II

작동 고도2000 Meters
보관 온도-10~70˚C, Humidity: ≤70%
크기266(W) x 107(H) x 293(D) mm
무게Approx. 2.5kg







악세사리
(Accessories)

기본 악세사리

옵션 악세사리

  퀵 스타트 매뉴얼(영문) × 1
  사용 설명서(CD) ×1
  GTL-101 테스트 리드 x 2
  전원 코드 x 1

  GTL-110 ; BNC(M)-BNC(M) RF 케이블
  GTL-246 ; USB

옵션 - 전화문의​
