SFG-1000시리즈 요약정보 및 구매

제조사 GW INSTEK
브랜드 GW INSTEK
모델 SFG-1003/1013
판매가격 전화문의
배송비결제 주문시 결제
  • 카탈로그
  • 메뉴얼
  • 프로그램
  • 드라이버
  • 데이터시트

상품 정보

상품 상세설명

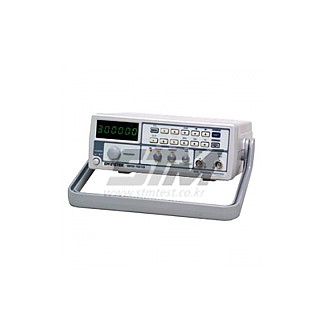

 SFG-1000시리즈

SFG-1003 SFG-1013

SFG1003 SGF1013





주파수 범위 0.1Hz~3MHz

DDS 기술 및 FPGA디자인

고주파수 정화도:±20ppm

고주파수 안정도:±20ppm

최대 주파수 분해능:100mHz

낮은 왜곡 사인파:-55dBc,0.1Hz~200KHz

전압 디스플레이 (SFG-1013 적용)





SFG-1000시리즈

SFG-1000시리즈 함수 발생기는 DDS(Direct Digital Synthesized)기술과 FPGA설계되어 있는

고 정확도 및 고 안정도 출력이 가능한 경제적인 장비입니다. 3MHz주파수 범위와 각종 파형

(사인파,구형파,삼각파,TTL파형출력이 가능한 본 장비는  가격대비 성능이 매우 좋습니다.



SFG-1000 시리즈는 기본 기능 및 안정적인 테스트 결과를 제공하여, DDS기술에 적절한 가격의

SFG-1003모델은 복잡하지 않은 측정을 위한 베스트 솔루션 입니다.





MAIN

Output Function
Frequency Range(For Sine, Square)
Frequency Range(For Triangle)
Frequency Resolution
Frequency Stability
Frequency Accuracy
Aging
Amplitude Range
Amplitude Accuracy
Impedance
Attenuator
DC Offset
Duty Control Range
Display
Output Control

Sine, Square, Triangle, TTL
0.1Hz ~ 3MHz
0.1Hz ~ 1MHz
0.1Hz maximum
±20ppm
±20ppm
±5ppm/year
10Vp-p (into 50Ω load)
±20% at maximum position (only SFG-1013)
50Ω±10%
-40dB±1dB×1
<-5V ~ >5V (into 50Ω load)
25% ~ 75% below 1MHz (for square wave only)
6-digit LED display
ON/OFF selector

SINE WAVE

Harmonics Distortion



Flatness
(at maximum amplitude relative
to 1kHz)

Maximum Amplitude attenuation to 1/10 of any panel settings, TTL OFF
≧-55dBc, 0.1Hz ~ 200kHz
≧-40dBc, 0.2MHz ~ 2MHz
≧-35dBc, 2MHz ~ 3MHz
<±0.3dB, 0.1Hz ~ 1MHz
<±0.5dB, 1MHz ~ 2MHz
<±1dB, 2MHz ~ 3MHz

TRIANGLE WAVE

Linear

≧98%, 0.1Hz ~ 100kHz ; ≧95%, 100kHz ~ 1MHz

SQUARE WAVE

Symmetry
Rise or Fall Time

5% of period+4ns, 0.1Hz ~ 100kHz
≦100ns at maximum output (into 50Ωload)

TTL OUTPUT

Level
Fan Out
Rise or Fall Time

≧3Vp-p
20 TTL load
≦25ns

GENERAL

Operation Environment

Indoor use, altitude <2000m
Ambient Temperature : 0°C ~ 40°C
Relative Humidity: <80% at 0°C ~ 40°C
Up to 70% at 35°C ~ 40°C
Installation category II
Pollution Degree 2

POWER SOURCE



AC 100V/120V/220V/240V±10%, 50/60Hz

STORAGE CONDITION

Temperature
Humidity

-10°C ~ 70°C
70% (Maximum).

DIMENSION & WEIGHT

251(W) x 91(H) x 291(D) mm, Approx. 2.1kg
