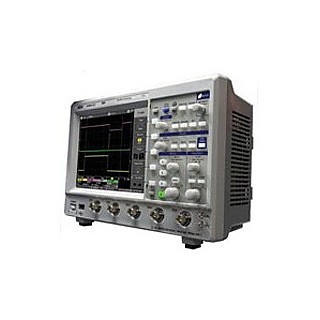

WaveJet 300 Series Oscilloscope

WaveJet 314, WaveJet 324, WaveJet 334, WaveJet 354, WaveJet 312, WaveJet 322, WaveJet 332, WaveJet 352

WaveJet 시리즈는 일반 보급형 오실로스코프와 차별화된 성능과 분석기능을 갖추고 있습니다. 100MHz 대역의 다른 오실로스코프에서는 찾아볼 수 없는 긴 신호 포착시간과 "Replay"기능으로 개발 및 에러 분석을 쉽고 빠른 시간에 처리할 수 있습니다. WaveJet은 이런 특별한 성능과 함께 불과 4 인치의 두께 7.5인치의 넓은 화면을 가지면서 가벼워서 이동용 장비로 뛰어난 특성을 보유하고 있습니다.

많은 연구원들이 많은 데이터를 받으면서 조그만 부분도 놓치지 않기 위해서는 빠른 디스플레이 업이트가 매우 중요하다는 것을 알고 있습니다. 다른 많은 오실로스코프들은 화면에 나타난 신호가 사라지기 전에 아주 짧은 시간동안 신호의 대략적인 형태를 화면에 보여줄 뿐입니다.

그러나, Replay 기능을 탑재한 WaveJet으로 그런 불규칙적인 이상신호(런트,글리치)를 시간에 따라 다시 돌려보며 확인할 수 있으며, 신호 분석과 에러 수정을 간편하게 수행할 수 있는 매우 특별한 기능을 갖추고 있습니다.

대부분의 보급형 오실로스코프 사용자들은 매우 짧은 메모리로 인하여 다른 좋은 기능들을 사용할 수 없다는 것에 많은 고민을 하고 있습니다. WaveJet은 동급의 다른 장비와 비교하여 2GS/s 상태에서 200배 긴 신호 포착을 가능하게 함으로써, 높은 샘플링 속도와 장시간 신호 포착시간과의 상충관계를 해소 하였습니다. WaveJet의 긴 메모리는 느린 손호와 빠른 신호를 함께 측정할 수 있으며, 또한 느리지만 빠른 상승시간을 가진 신호 관측에 가장 이상적인 환경을 제공합니다.

26 가지의 자동화된 파라메터를 사용하여, 신호를 측정하여 시간을 절약하십시오. 각 채널별 ㅊ측정 결과를 최소값과 최대값을 동시에 볼수 있으며, 각 채널마다 다른 색을 사용하여 구분하기가 쉽습니다.

WaveJet은 신호 분석에 유용한 분석기능을 제공하고 있습니다. 사칙연산과 FFT등을 수행할 수 있으며, 분석된 신호를 자동 측정 파라메터를 이용하여 측정에 사용할 수 있습니다.

WaveJet은 포착한 신호는 물론 오실로스코프의 측정 환경 설정을 내장 메모리 또는 USB 저장 창치에 저장할 수 있으며, 저장된 신호와 입력 신호를 비교하고 자 하는 경우 불러내어 사용할 수 있습니다.

피크 디텍트 모드와 등가 시간모드는 신호 포착과 측정에서 유연성을 제공합니다. WaveJet은 피크디텍트 기능을 사용하여 1ns이하의 펄스폭을 가진 신호를 포착할 수 있으며, 등가시간모드에서 100GS/s의 샘플링 속도로 신호를 포착할 수 있습니다.

6 자리 까지 지원하는 내장된 주파수 카운터는 측정을 쉽게 할 수 있으며, 이 주파수 카운터는 항상 화면에 표시되며 주파수 값을 확인할 수 있습니다.

에지 트리거 외에 펄스폭, 펄스 갯수 트리거등을 이용하여 필요한 신호를 정확하게 포착할 수 있습니다.
